Vollautomatischer Vier-Kugel-Apparat Raumtemperatur ~ 250℃ Schmiermittel-Belastbarkeit ASTM D4172

Herkunftsort China
Markenname Shandong Shengtai Instrument Co., Ltd.
Zertifizierung GB/T12583 SH/T0189 ZBE34007 ASTM D2783
Modellnummer SH120
Min Bestellmenge 1
Verpackung Informationen Holzkiste
Lieferzeit 7-15 Werktage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück pro Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Arbeitsbereich der axalen Prüfkraft 10~10000N Schießen Sie Frequenzumsetzungsdrehzahlbereich in die Höhe 10~2000r/min
Spindelgeschwindigkeitsfehler ±5r/min Ölbox-Reise >45mm
Abmessungen der Prüfmaschine 980 * 780 * 1600 mm Nettogewicht der Prüfmaschine Über 550KG
Nennleistung der Prüfmaschine 5.5 kW Sonderstandard-Stahlkugeldurchmesser Ф12.7
Hinterlass eine Nachricht
Produkt-Beschreibung

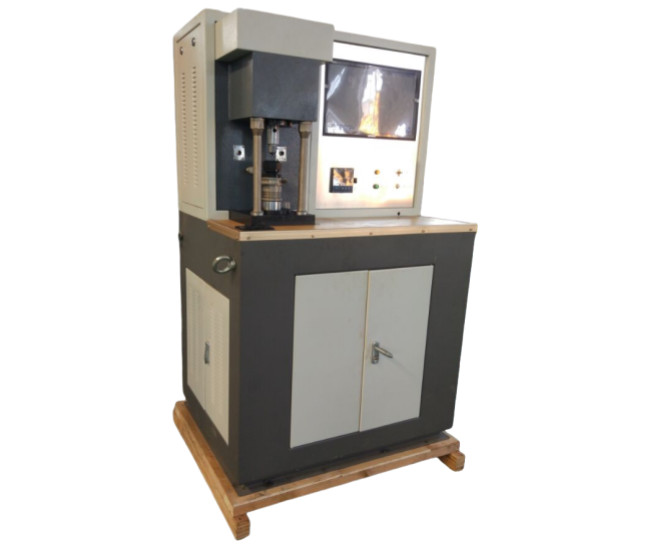

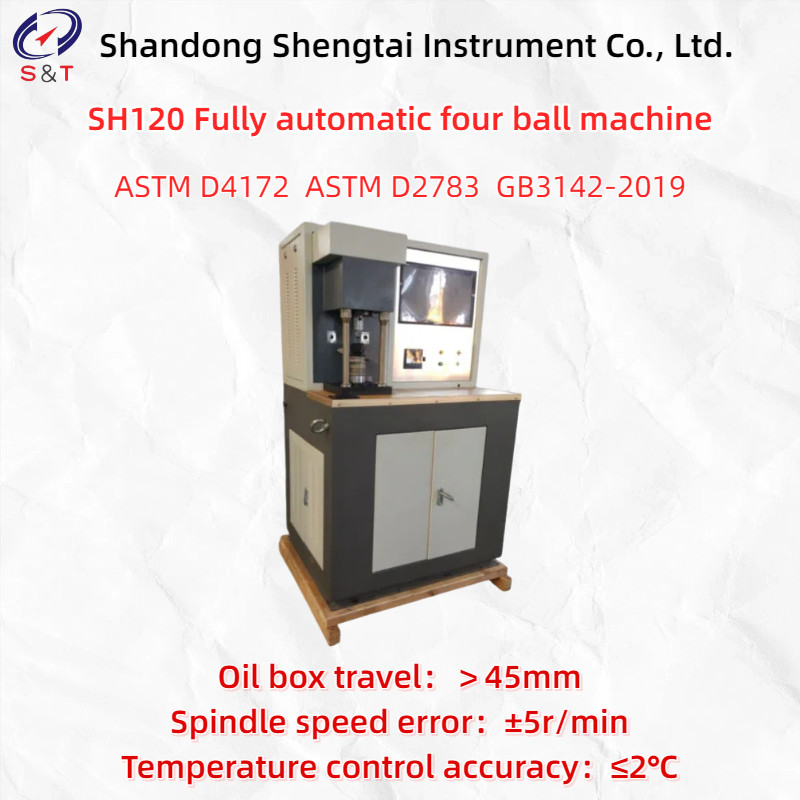

SH120 Vollautomatischer Vierkugel-Prüfstand

Der vollautomatische Vierkugel-Prüfstand SH120 zur Bewertung des Verschleißschutzes von Schmierstoffen wird hauptsächlich verwendet, um die Belastbarkeit von Schmierstoffen in Form von Gleitreibung unter extrem hohen Punktkontakt-Druckbedingungen zu bewerten. Einschließlich drei Indikatoren: maximale nicht-klemmen Last Pb, Sinterlast Pd und umfassender Verschleißwert ZMZ. Je nach den verschiedenen Anwendungen von Schmierstoffen in der Praxis können unterschiedliche Bewertungsparameter ausgewählt werden. Dieser Vierkugel-Reibungsprüfstand kann auch Langzeit-Verschleißtests an Schmierstoffen durchführen, Reibungskoeffizienten messen und Reibungs- und Temperaturkurven aufzeichnen.

Spezielle Aufsätze können auch zur Simulation von Stirnflächenverschleiß und Materialtests verwendet werden. Das Konstruktionsprinzip dieser Maschine basiert auf der Belastungsstabilität der Hebel-Vierkugelmaschine, kombiniert mit den Belastungseigenschaften des Servoventils. Durch den Einsatz von Servomotoren, Luftfedern und Closed-Loop-Steuerungssoftware erreicht sie automatisches Nullen, automatisches Beladen, automatisches Halten, automatisches Testen, automatisches Entladen, automatische Messung des Durchmessers des Verschleißfleckes und Fotoaufnahmen. Mit One-Click-Bedienung und Datenspeicherung bietet sie schnelle Testgeschwindigkeit, minimalen Fehler, gute Wiederholbarkeit, keine Umweltbelastung, kein Rauschen und hohe Effizienz.

● GB/T12583-98, Bestimmung der Extreme-Pressure-Eigenschaften von Schmierstoffen (Vierkugel-Verfahren);

● GB3142-2019, Bestimmung der Belastbarkeit von Schmierstoffen (Vierkugel-Verfahren);

● SH/T0189-2017, Bestimmungsverfahren für die Verschleißfestigkeit von Schmieröl (Vierkugel-Verfahren);

● SH/T0202-92, Bestimmung der Extreme-Pressure-Eigenschaften von Schmierfetten (Vierkugel-Verfahren);

● SH/T0204-92, Bestimmungsverfahren für die Verschleißfestigkeit von Schmierfetten (Vierkugel-Verfahren).

● ZBE34007-87 (Vierkugel-Verschleißtestverfahren)



● Schmierung (Vierkugel): GB/T3142, ASTM D2783, DIN 51350, JIS K2519, IP 239, Soviet 9490-75 ASTM D2596, ASTM D2783, ASTM D2266, ASTM D4172

● Extreme Pressure (Vierkugel): GB/T12583, ASTM D2783, DIN 51350, JIS K2519, IP 239.

● Verschleiß (Vierkugel): SH/T0189, ASTM D4172, DIN 51350.

2, Haupttechnische Parameter:

Nummer Projektname Technische Indikatoren
1 Experimentelle Kraft
1.1 Axialer Testkraft-Arbeitsbereich 10~10000N
1.2 Relativer Fehler der Testkraftanzeige ±1%
1.3 Automatisches Beibehalten des Anzeigefehlers der Testkraft für lange Zeit ±1%F.S
2 Reibungsmoment
2.1 Messbereich des Reibungsmoments 0~13500N.mm
2.2 Relativer Fehler der Reibungsmomentanzeige ±3%
3 Spindeldrehzahl
3.1 Spindelfrequenzumwandlungs-Drehzahlbereich 10~2000r/min
3.2 Spindeldrehzahlfehler ±5r/min
4 Ölkastenweg >45mm
5 Konus der Spindelbohrung 1:7
6 Heizsystem der Prüfmaschine
6.1 Arbeitstemperaturbereich des Heizgeräts Raumtemp. ~ 250℃
6.2 Temperaturregelgenauigkeit ≤2℃
7 Hauptspindelsteuerung der Prüfmaschine
7.1 Prüfmaschinen-Zeitanzeige und Steuerbereich 1~99999s oder 1-99999min
7.2 Prüfmaschinen-Drehzahlanzeige und Steuerbereich 999999999
7.3 Das maximale Drehmoment des Hauptmotors der Prüfmaschine 2.3N.m
8 Ölverbrauch für ein Experiment Ungefähr 10ml
9 Spezifischer Standardstahlkugeldurchmesser Ф12.7
10 Abmessungen der Prüfmaschine (Länge * Breite * Höhe mm) 980 *780 *1600mm
11 Nettogewicht der Prüfmaschine Ungefähr 550kg
12 Nennleistung der Prüfmaschine 5.5KW
13 Paketgröße 1800*1070*860mm
14 Paketgewicht 600kg

Vollautomatischer Vier-Kugel-Apparat Raumtemperatur ~ 250℃ Schmiermittel-Belastbarkeit ASTM D4172 0

Hinweis:Die Aussehenbilder, Abmessungen, das Volumen und das Gewicht des Instruments dienen nur als Referenz. Bei Aktualisierungen des Instruments kann es geringfügige Änderungen ohne vorherige Ankündigung geben.



Zufälliges Zubehör

Kategorie Nummer Name Spezifikationen Anmerkungen





Produkt





1 Host 1 Einheit
2 Computer (LCD-Display) 1 Einheit lenovo
3 Drucker 1 Einheit
4 15J Schleiffleck-Messmikroskop 1 Einheit











Aufsatz









1 Hochtemperatur-Verschleiß-Sekundärölkasten 1 Satz
2 Raumtemperatur-Reibpaar-Ölkasten 1 Satz
3 Vierkugel-Spezialstahlkugel 1 Box
4 Ölblockierring (hoch/niedrig) je 1 Stück
5 Spannzangenfutter 2 Stück
6 Drehmomentrad 1 Stück













Werkzeug













1 Hebeschrauben 4 Stück
2 Maschinenisolator 4 Stück
3 Medizinische Pinzette (mittlere Größe) 1 Stück
4 Mittelgroße Taillenplatte 1 Stück
5 Ölkasten-Schlüssel (hoch/niedrig) je 1 Stück
6 Werkzeug 1 Satz
7 Federclip-Schlüssel zum Be- und Entladen 1 Stück
8 Spannhammerstange 1 Stück





Technische Dokumente





1 Produktbenutzerhandbuch 1 Exemplar
2 Software-Benutzerhandbuch 1 Exemplar
3 Benutzerhandbuch für Temperaturregler 1 Exemplar
4 Konformitätszertifikat 1 Exemplar

Vollautomatischer Vier-Kugel-Apparat Raumtemperatur ~ 250℃ Schmiermittel-Belastbarkeit ASTM D4172 1

Shandong Shengtai Instrument Co., Ltd. bietet die folgende Qualitätssicherung für die an Sie verkauften Instrumente:

----Die bereitgestellten Instrumentenmaterialien sind brandneu, entsprechen den nationalen Qualitätsstandards und verfügen über ein Konformitätszertifikat des Herstellers;

----Die bereitgestellten Materialien und Hauptkomponenten erfüllen die in der technischen Dokumentation angegebenen technischen Anforderungen;

----Die allgemeine Qualitätssicherungsfrist der Geräte beträgt ein Jahr (ohne normale Abnutzung von Verschleißteilen).

----Wir sind für die kostenlose Wartung aller Gerätequalitätsprobleme verantwortlich, die während der Garantiezeit auftreten. Aufgrund von Gerätefehlern, die durch die Verantwortung des Benutzers verursacht wurden, sind wir für die Reparatur und die Berechnung angemessener Gebühren verantwortlich.

----Lebenslange, vergünstigte Lieferung von Teilen für Geräte sowie lebenslange Wartung und Reparatur der gesamten Maschine.

----Nach Ablauf der Garantiezeit berechnen wir dem Benutzer nur eine Kostenpauschale, wenn er Wartungs- und technische Dienstleistungen benötigt.
